廠房照明智能化改造方案
2022-07-16 15:32:48
一、 概述
智能工廠照明作為智能產業化重要的組成部分，也是工廠照明的未來發展方向。
由于工業生產廠房設備多、不同生產區域環境復雜，因此對照明的通訊方式的穩定性及軟硬件的使用性能要求很高。我司專注工業場合照明系統的研發生產，根據各工廠企業客戶對智能照明的具體使用需求，開發出一款智能物聯網工業照明系統平臺和無線智能單燈控制模塊，可以實現廠區不同區域無線智能照明控制解決方案。從金鹵燈更換LED燈只是實現被動的第一次節能，仍然需要人力巡檢和維護，發展到現在智能照明控制系統實現隨時隨地想要的場景的智慧照明時代，完美地通過手機或電腦實現對單個燈具狀態的無線控制，可以不用改變原來的線路的基礎上實現燈具的第二次節能，最大可能地提高了燈具電器部分的使用壽面、降低人力物力的成本、保證維護人員安全成本效益。
二、 設計方案
1. 系統架構
2. 通訊方式
LoRa技術：由升特公司（Semech）發布的一種專用于無線電調制解調的技術。其同時具備低功耗和遠距離組網的特點。基于LoRa技術的普通數據發射器，可以在正常供電的情況下，向距離500米內的接收網關持續發送信息，并能穩定工作10年以上。
Lora網關最終通過WiFi通訊方式聯入到廠房內的自建的WiFi基站即可實現遠程控制。
三、 智能照明控制系統介紹
1、 節能降耗
（1） 可設置定時開、關，按需照明
（2） 可調光，根據不同時段不同場合要求設置不同亮度值，大大節省能耗
（3） 可設置多種策略
2、 節省人力提高管理效率
（1） 遠程操作
（2） 任意分組
根據需要對不同區域設置不同的小組區域，同時設置不同的場景策略方便巡檢、檢修人員操作，節省大量的人力物力。
（3） 統計分析
（4） 在線監測
實現顯示燈具電壓、電流、運行時間
3、 降低LED結點溫度，減少光衰，從而提高燈具使用壽命
以50W三防LED泛光燈為例
一般亮燈方式
|
燈具 |
光源品牌 |
驅動品牌 |
光通量 |
色溫 |
功率因數 |
燈具壽命 |
實測溫度 |
|
50WLED |
飛利浦 |
明緯 |
120 lm/W |
6000K |
0.95 |
20000h |
56.8℃ |
|
合計 |
每天按12小時，每年365天計算 |
||||||
一般亮燈方式
|
燈具 |
光源品牌 |
驅動品牌 |
光通量 |
色溫 |
功率因數 |
燈具壽命 |
實測溫度（亮度80%） |
|
50WLED |
飛利浦 |
明緯 |
120 lm/W |
6000K |
0.95 |
27000h |
45.6℃ |
|
合計 |
每天按12小時，每年365天計算 |
||||||
|
燈具 |
光源品牌 |
驅動品牌 |
光通量 |
色溫 |
功率因數 |
燈具壽命 |
實測溫度（50%） |
|
50WLED |
飛利浦 |
明緯 |
120 lm/W |
6000K |
0.95 |
33000h |
36.7℃ |
|
合計 |
每天按12小時，每年365天計算 |
||||||
|
燈具 |
光源品牌 |
驅動品牌 |
光通量 |
色溫 |
功率因數 |
燈具壽命 |
實測溫度（30%） |
|
50WLED |
飛利浦 |
明緯 |
120 lm/W |
6000K |
0.95 |
45000h |
29.8℃ |
|
合計 |
每天按12小時，每年365天計算 |
||||||
LED燈具的使用壽命是指LED光源的光通量衰減到其初始光通量的50%為壽命截止。熱能是LED光衰的主要原因，由此可見智能調光亮燈方式 大大提高了LED燈具的使用壽面。
四、 產品參數介紹
1、 單燈控制器
|
型號 |
XWL-R1-R |
|
輸入電壓 |
AC85~265V |
|
輸出電壓 |
AC85~265V |
|
輸出電流 |
5A（Max）＜500W 1路控制輸出 |
|
調光方式 |
0-10V |
|
通信協議 |
Lora |
|
工作溫度 |
-40℃ to+85℃ |
|
天線增益 |
5dBm |
|
電網參數 |
電壓、電流、功率因數、功率、電量 |
|
外形尺寸 |
153*49*32 mm 長*寬*高 |
|
防護等級 |
IP67 |
|
外接方式 |
防水接頭 |
2、 集中控制器
|
型號 |
XWL-GW-R |
|
輸入電壓 |
AC85~265V |
|
工作功率 |
<1W |
|
工作溫度 |
-40℃ to+85℃ |
|
通訊接口 |
Lora/WIFI |
|
防護等級 |
IP65 |
|
接收靈敏度 |
>-142.5 dBm |
|
傳輸距離 |
城市：2KM 視距：15KM |
|
接入方式 |
WIFI |
|
數據協議 |
UDP/TCP/MQTT |
|
產品重量 |
500g |
|
產品尺寸 |
236.4(L)*160 (W)*75(H)mm |

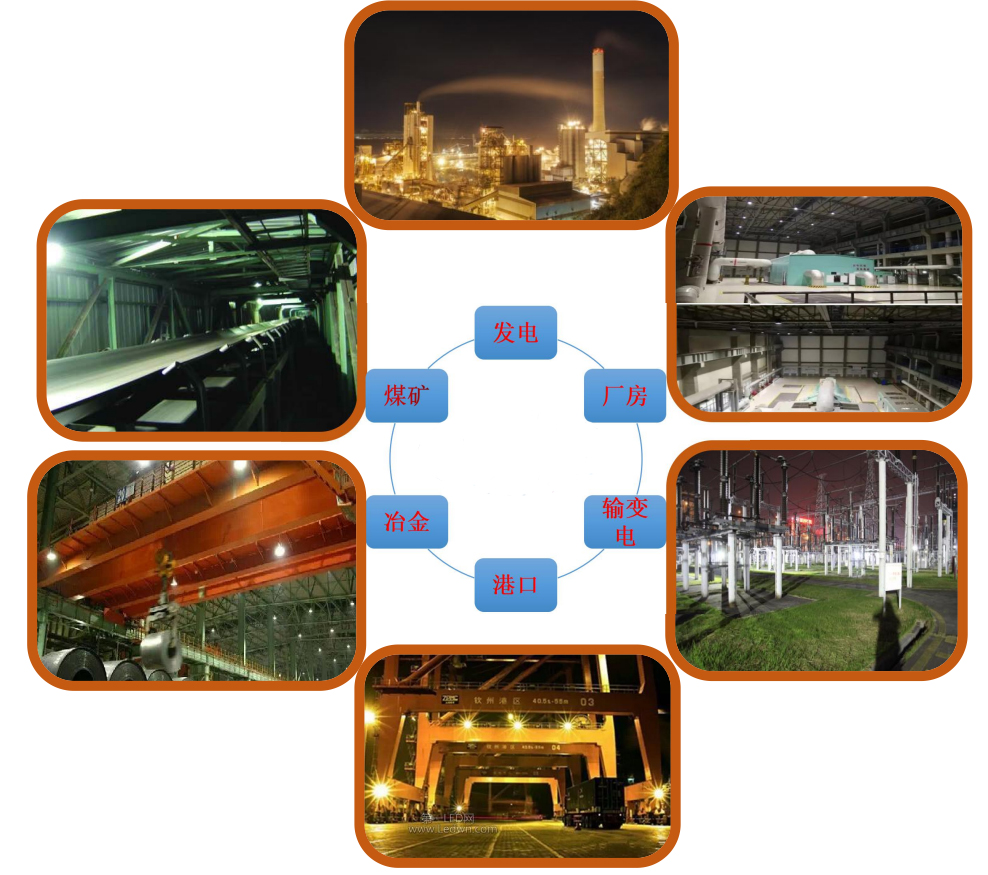

智能照明系統有著應用范圍廣，智能化程度高，控制方式靈活等多種特點，可根據現場實際情況進行配置。對項目升級改造等情況在不更換原有LED燈具的情況下通過加裝智能單燈控制器，植入智能照明系統，更換調光驅動等方式將原有的普通LED照明改造成智能化，人性化程度高的照明項目。隨著我們對智能照明研發生產技術的投入和產品推廣力度的加大，不同工業生產場所的智能照明應用有望得以逐步普及。除了對市政、變電站和電廠專業智能照明的研發生產外，我們會加快開發煤礦、冶金和化工等行業智能照明的開發力度，不斷地優化和提高服務工業企業智慧照明的能力，希望和單位攜手合作共創智慧照明的新未來！
